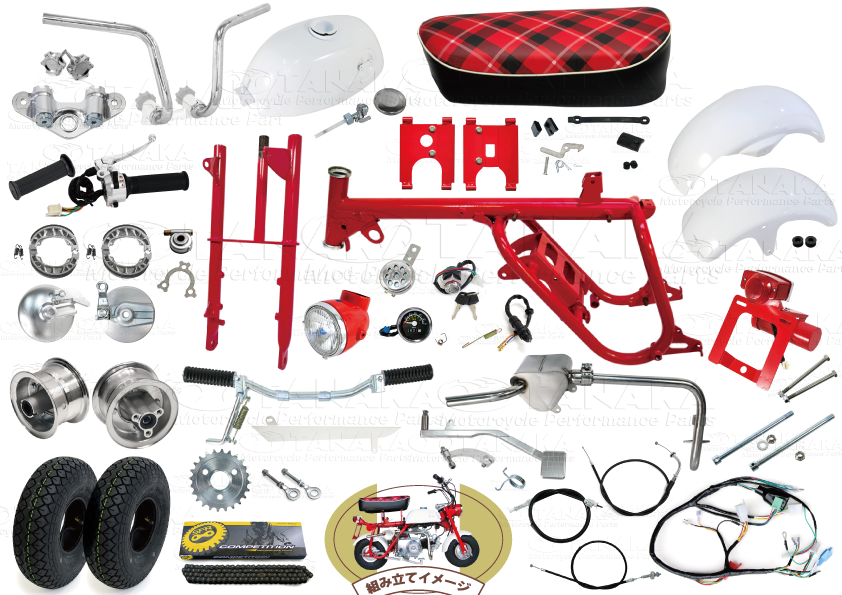

組み立て


3件

組み立て　１


組み立て　1
組み立て　2
組み立て　3
①タイヤにホイールを装着
②フロントフォークの装着
③フェンダーの装着
④タイヤ・ホイールをフレームに装着

タイヤにホイールを装着

タイヤとホイールを準備する。
5インチタイヤ　4.00-5　モンキーZ50M型対応 [743w]
https://www.monkeyparts.net/product/1325
モンキーZ50M用ホイールリム、ホイールハブ 前後セット [1822w]
https://www.monkeyparts.net/product/3829
ホイールハブのボルトを外す。
タイヤにビードワックスを塗布し、ホイールをバルブ側から装着する。
切欠きを合わせてホイールのハブ側もはめて、ボルト４本を締める。
エアーは1kgf/cm2 を目安に入れる。

フロントフォークの装着

モンキーZ50M用　スチールフレーム　レッド [1748w]
https://www.monkeyparts.net/product/3737
モンキーZ50M用　フロントフォーク　レッド [1753w]
https://www.monkeyparts.net/product/3741
グリスをレース、ベアリング、フレーム側ベアリングレース上下に塗布する。
フレームにレースを被せる。
フレームにフロントフォークを差し込み、ナットを締める。
一度しっかり締め付けてから、再度緩める。
そしてフロントフォークにガタつきがなくなるまで締める。
リングナットを使用し、ロックする。
アジャスタブル(無段階調整)タイプ　リングスパナ [1510w]
https://www.monkeyparts.net/product/3241

フェンダーの装着

Z50Mモンキー用　フロントフェンダー　ホワイト [1470w]
https://www.monkeyparts.net/product/3183
Z50Mモンキー用　リアフェンダー　ホワイト [1471w]
https://www.monkeyparts.net/product/3182
ボルトM6×10mm 4本を使用し、フロントフォークに、フロントフェンダーを取り付ける。
リアフェンダーに、フェンダーグロメットを取り付けてフレームに装着する。
ボルト、ワッシャーは下記サイズを使用。
ボルトM6×10mm  2本
M6×16mm 2本
M6ワッシャー 2枚(グロメット装着部分の表側裏側に使用)
フェンダーマウントグロメット　　2個セット [631w]
https://www.monkeyparts.net/product/1029

タイヤ・ホイールをフレームに装着

１．で装着したフロントタイヤセットと下記商品を準備する。
モンキー用　ドラムブレーキ　フロントハブ 　 [458w]
(パネルとブレーキシューのみ使用)
https://www.monkeyparts.net/product/726
メーターギア　8インチ　モンキー純正ハブ対応 [483w]
https://www.monkeyparts.net/product/1012
モンキーZ50M用　フロントアクスルシャフト [1894w]
https://www.monkeyparts.net/product/3944
フロントホイールに、パネル、ブレーキシュー、メーターギアを取り付ける。
17番のスパナを使用し、フロントアクスルシャフトを仮締めする。
アクスルシャフトはメーターギア側から差し込む。
リアブレーキパネルのリアブレーキカム真ん中の溝を中心にグリスを塗布する。
モンキーZ50M用　リアブレーキパネル [1865w]
https://www.monkeyparts.net/product/3837
パネル裏の2ヶ所にもグリスを塗布する。
シュー中央部分にグリスを塗布し、リアブレーキパネルに装着する。
１．で装着したフロントタイヤセットと下記商品を準備する。
モンキーZ50M用　リアブレーキパネル [1865w]
https://www.monkeyparts.net/product/3837
ブレーキシュー[1825w]
https://www.monkeyparts.net/product/3830
モンキー用　ドリブンスプロケット　24T [5164w]
https://www.monkeyparts.net/product/3795
モンキーZ50A　リアスプロケット固定用ロックワッシャー [1451w]
https://www.monkeyparts.net/product/3090
スプロケ取付け用ボルト×３本
カラー(適宜削って使用)
リアホイールハブに、ドリブンスプロケット、リアスプロケット固定用ロックワッシャー [1451w]、スプロケ取付け用ボルトの順番で締め付ける。
ボルトに対して平行のロックワッシャーのツバを折り曲げる。
(1本のボルトに対して、1個所ツバを折り曲げればOK)
モンキーZ50M用　リアブレーキパネル を取り付ける。
片側にカラーを取り付ける。
下記商品を準備する。
チェーンアジャスター [758w]
https://www.monkeyparts.net/product/1373
モンキーZ50M用　リアアクスルシャフト [1895w]
https://www.monkeyparts.net/product/3945
チェーンアジャスターとリアアクスルシャフトを共締めする。
作業２へ続く

組み立て　2


組み立て　1
組み立て　2
組み立て　3

エンジンの装着

トップブリッジの装着

テールマウントの装着

メインキーの装着

ホーンの装着

ライトケースの装着

メインハーネスの装着

ハンドルの装着

エンジンの装着

下記商品を準備する。エンジンはお好みに合わせてご準備下さい。
12V 遠心クラッチ　50ccエンジン [002w]
https://www.monkeyparts.net/product/625
モンキー用　ノーマルタイプ　キャブレター [1599w]
https://www.monkeyparts.net/product/3468
モンキー純正キャブレター用　マニホールド [1680w]
https://www.monkeyparts.net/product/3625
インシュレーター(ホンダ純正 16201-165-A10)
モンキーZ50M用　エンジンマウントボルト　2本セット [1893w]
https://www.monkeyparts.net/product/3943
キャブレターのOリングにシリコングリス(エンジンオイルでも可)を塗布する。
マニホールド固定用として、ボルトM6×20mm　4本を使用する。
エンジンにマニホールドと、キャブレターを取り付ける。
メッシュパワーフィルター Φ28　シルバー [1799w]
https://www.monkeyparts.net/product/3810
フレームにエンジンを装着する。
エンジン上側に、長いエンジンマウントボルトを使用する。
エンジン後部に設置しているのブローバイ用のブリーザーホースをフレームに挟まないように注意。
ステップバーサイドスタンドセット を取り付ける。
モンキーZ50M ステップバー サイドスタンドセット [1849w]
https://www.monkeyparts.net/product/3870

トップブリッジの装着

トップブリッジを準備する。
モンキーZ50M用　アルミトップブリッジ（ステアリングハンドルホルダー） [1720w]
https://www.monkeyparts.net/product/3691
フレームにトップブリッジを装着する。
トップブリッジ装着後、仮締めしたフロントアクスルシャフトを本締めする。

テールマウントの装着

下記商品を準備する。
テールマウント下部にグロメットを取り付ける。
【セット割】モンキーZ50M用　ナンバープレートブラケット＆テールランプセット [1891w]
https://www.monkeyparts.net/product/3934
フェンダーマウントグロメット　　2個セット [631w]
https://www.monkeyparts.net/product/1029
ボルトM6×10mm 4本を使用し、フレームにテールマウントを取り付ける。
ボルトM8×25mmを使用し、テールマウントとリアフェンダーを固定する。ボルト表側とボルト裏側にM8ワッシャーを使用。

メインキーの装着

M型専用メインキーを取り付ける。
Ｍ型専用メインキー [1911w]

ホーンの装着

12Vホーンを取り付ける。
12V用　ホーン・クラクション [492w]
https://www.monkeyparts.net/product/2382

ライトケースの装着

ライトケースにメーターを取り付ける。
メーター固定用スプリングの取付けはライトケースのサービスホールにひっかけてご利用ください。設置詳細は画像をご参照下さい。
4Lモンキー用　ヘッドライトケース　レッド [5171w]
https://www.monkeyparts.net/product/617
モンキー用　ノーマルスタイルスピードメーター [341w]
https://www.monkeyparts.net/product/233
ステムにライトケースを取り付ける。
ステーとライトケースの間に、M8×6mmの自作カラーを使用。
ボルトM8×25mmとワッシャーを使用し、固定する。

メインハーネスの装着

エンジンにM型用メインハーネスを取り付ける。配線方法につきましては別紙配線色接続方法をご参照ください。
アースは、テールマウントの固定ボルトを使用。
イグニッションコイルセット TYPE-2 [1601w]
https://www.monkeyparts.net/product/3464

ハンドルの装着

トップブリッジにハンドルと、ハンドルノブを装着する。
モンキー用　ノーマルタイプハンドル＆マウントセット [379w]
https://www.monkeyparts.net/product/427
モンキー用　アルミハンドルノブ　 C [579ｗ]
https://www.monkeyparts.net/product/936
ハンドルにスロットルホルダー、スロットルワイヤー、フロントブレーキケーブルを取り付ける。
スイッチ付スロットルホルダー [1275w]
https://www.monkeyparts.net/product/2573
スイッチ付スロットルホルダー用スロットルワイヤー 730mm [1289w]
https://www.monkeyparts.net/product/2586
モンキー用　フロントブレーキケーブル　710mm [1099w]
https://www.monkeyparts.net/product/2173
作業３へ続く

組み立て　3


組み立て　1
組み立て　2
組み立て　3

チェーンの装着

シフトペダルの装着

リアブレーキスイッチの装着

メーターケーブルの装着

ヘッドライトレンズの装着

マフラーの装着

キックペダルの装着

チェーンケースの装着

フューエルタンクの装着

シートの装着

チェーンの装着

チェーンを外し、ドライブスプロケットからリアスプロケットへ当て重なるコマにマジックで印をつける。
SFR製チェーン　420-98L　　ブラック [167w]
https://www.monkeyparts.net/product/521
チェーンカッターを使用し、チェーンを切る。
チェーンカッター＆カシメツールセット　420〜630まで対応 [1047w]
https://www.monkeyparts.net/product/2005
コマの接手部分は、画像の進行方向になるように固定する。
(画像は未固定)
チェーンの接手を固定したら、チェーンアジャスターで調整を行う。
サスペンションが無い為、チェーンは固めに張ってOK。
リアアクスルシャフトを本締めする。
チェーンがリアフェンダーに干渉する場合は、リアフェンダーを一部削る必要があります。

シフトペダルの装着

クランクケースカバーとシフトペダルを装着する。
シーソーシフトチェンジペダル [1247w]
https://www.monkeyparts.net/product/2506

リアブレーキスイッチの装着

リアブレーキスイッチを取り付ける。
リアブレーキスイッチ　ドラム用 [742w]
https://www.monkeyparts.net/product/1639

メーターケーブルの装着

メーターケーブルをメーターギアに取り付ける。
メーターケーブル (角-割) 純正ハブ対応　485ｍｍ　 [1866w]
https://www.monkeyparts.net/product/3903
メーターケーブルをメーター側にも取り付ける。

ヘッドライトレンズの装着

ライトケースにヘッドライトレンズを取り付ける。
4Lモンキー用　ヘッドライトレンズ＆リム [5174w]
https://www.monkeyparts.net/product/3869

マフラーの装着

サイレンサーにマフラーパッキンと、エキゾーストパイプバンドを装着し、フレームに固定する。
フレームへの固定はボルトM6×12mm 3本を使用。
サイレンサーを装着後、エキゾーストパイプを取り付ける。
モンキーZ50M用　ノーマルタイプ　ステンレスマフラー [1887w]
https://www.monkeyparts.net/product/3925

キックペダルの装着

キックペダルを取り付ける。
モンキーノーマルタイプキックペダル　Ｆ [1583w]
https://www.monkeyparts.net/product/3372

チェーンケースの装着

チェーンケースを取り付ける。
チェーンケースがリアフェンダーンダーに干渉する場合は、適宜フェンダーを削って下さい。
モンキーZ50Ｍ用　ステンレス製　チェーンケース [1754w]
https://www.monkeyparts.net/product/3731

フューエルタンクの装着

フレームにフロントタンクパッドを装着する。
モンキー Z50M用フロントタンクパッド、リアタンクパッド、タンクバンド　３点セット [1336w]
https://www.monkeyparts.net/product/2681
フューエルタンクに付属の燃料コックを取り付ける。
モンキーZ50M用　フューエルタンク　ホワイト [1896w]
https://www.monkeyparts.net/product/3946
燃料ホースには必ずホースクランプを使って燃料ホースを固定してください。
フューエルタンク裏側にリアタンクパッドをのせる。
モンキー Z50M用フロントタンクパッド、リアタンクパッド、タンクバンド　３点セット [1336w]
https://www.monkeyparts.net/product/2681
フレームにフューエルタンクを取付け、タンクバンドで固定する。
モンキー Z50M用フロントタンクパッド、リアタンクパッド、タンクバンド　３点セット [1336w]
https://www.monkeyparts.net/product/2681

シートの装着

シートキャッチを取り付ける。
(シートストッパーラバーは、シートキャッチを取り付け後、装着する。)
モンキー Z50M用　シートキャッチ [1755w]
https://www.monkeyparts.net/product/3746
シートキャッチを取り付けてからシートストッパーラバーを取り付ける。
モンキー Z50M用 シートストッパーラバー　セット [1796w]
https://www.monkeyparts.net/product/3796
シート裏面にシートブラケットを取り付ける。
モンキー Z50Mフレーム用　シートブラケット　前後セット [1349w]
https://www.monkeyparts.net/product/2704
モンキー Z50M用　ノーマルタイプシート　チェック柄 [1797w]
https://www.monkeyparts.net/product/3800
シートをフレームに取り付ける。
シートキャッチと、シートブラケットが嚙み合わない場合、シートブラケットを適宜削って取付けを行って下さい。 弊社M型フレームをご利用の場合は、シートブランケットの穴を一部リューターで削り取る必要があります。
