Z50M組み立て手順-2


組み立て　1
組み立て　2
組み立て　3

エンジンの装着

トップブリッジの装着

テールマウントの装着

メインキーの装着

ホーンの装着

ライトケースの装着

メインハーネスの装着

ハンドルの装着

エンジンの装着

下記商品を準備する。エンジンはお好みに合わせてご準備下さい。
12V 遠心クラッチ　50ccエンジン [002w]
https://www.monkeyparts.net/product/625
モンキー用　ノーマルタイプ　キャブレター [1599w]
https://www.monkeyparts.net/product/3468
モンキー純正キャブレター用　マニホールド [1680w]
https://www.monkeyparts.net/product/3625
インシュレーター(ホンダ純正 16201-165-A10)
モンキーZ50M用　エンジンマウントボルト　2本セット [1893w]
https://www.monkeyparts.net/product/3943
キャブレターのOリングにシリコングリス(エンジンオイルでも可)を塗布する。
マニホールド固定用として、ボルトM6×20mm　4本を使用する。
エンジンにマニホールドと、キャブレターを取り付ける。
メッシュパワーフィルター Φ28　シルバー [1799w]
https://www.monkeyparts.net/product/3810
フレームにエンジンを装着する。
エンジン上側に、長いエンジンマウントボルトを使用する。
エンジン後部に設置しているのブローバイ用のブリーザーホースをフレームに挟まないように注意。
ステップバーサイドスタンドセット を取り付ける。
モンキーZ50M ステップバー サイドスタンドセット [1849w]
https://www.monkeyparts.net/product/3870

トップブリッジの装着

トップブリッジを準備する。
モンキーZ50M用　アルミトップブリッジ（ステアリングハンドルホルダー） [1720w]
https://www.monkeyparts.net/product/3691
フレームにトップブリッジを装着する。
トップブリッジ装着後、仮締めしたフロントアクスルシャフトを本締めする。

テールマウントの装着

下記商品を準備する。
テールマウント下部にグロメットを取り付ける。
【セット割】モンキーZ50M用　ナンバープレートブラケット＆テールランプセット [1891w]
https://www.monkeyparts.net/product/3934
フェンダーマウントグロメット　　2個セット [631w]
https://www.monkeyparts.net/product/1029
ボルトM6×10mm 4本を使用し、フレームにテールマウントを取り付ける。
ボルトM8×25mmを使用し、テールマウントとリアフェンダーを固定する。ボルト表側とボルト裏側にM8ワッシャーを使用。

メインキーの装着

M型専用メインキーを取り付ける。
Ｍ型専用メインキー [1911w]

ホーンの装着

12Vホーンを取り付ける。
12V用　ホーン・クラクション [492w]
https://www.monkeyparts.net/product/2382

ライトケースの装着

ライトケースにメーターを取り付ける。
メーター固定用スプリングの取付けはライトケースのサービスホールにひっかけてご利用ください。設置詳細は画像をご参照下さい。
4Lモンキー用　ヘッドライトケース　レッド [5171w]
https://www.monkeyparts.net/product/617
モンキー用　ノーマルスタイルスピードメーター [341w]
https://www.monkeyparts.net/product/233
ステムにライトケースを取り付ける。
ステーとライトケースの間に、M8×6mmの自作カラーを使用。
ボルトM8×25mmとワッシャーを使用し、固定する。

メインハーネスの装着

エンジンにM型用メインハーネスを取り付ける。配線方法につきましては別紙配線色接続方法をご参照ください。
アースは、テールマウントの固定ボルトを使用。
イグニッションコイルセット TYPE-2 [1601w]
https://www.monkeyparts.net/product/3464

ハンドルの装着

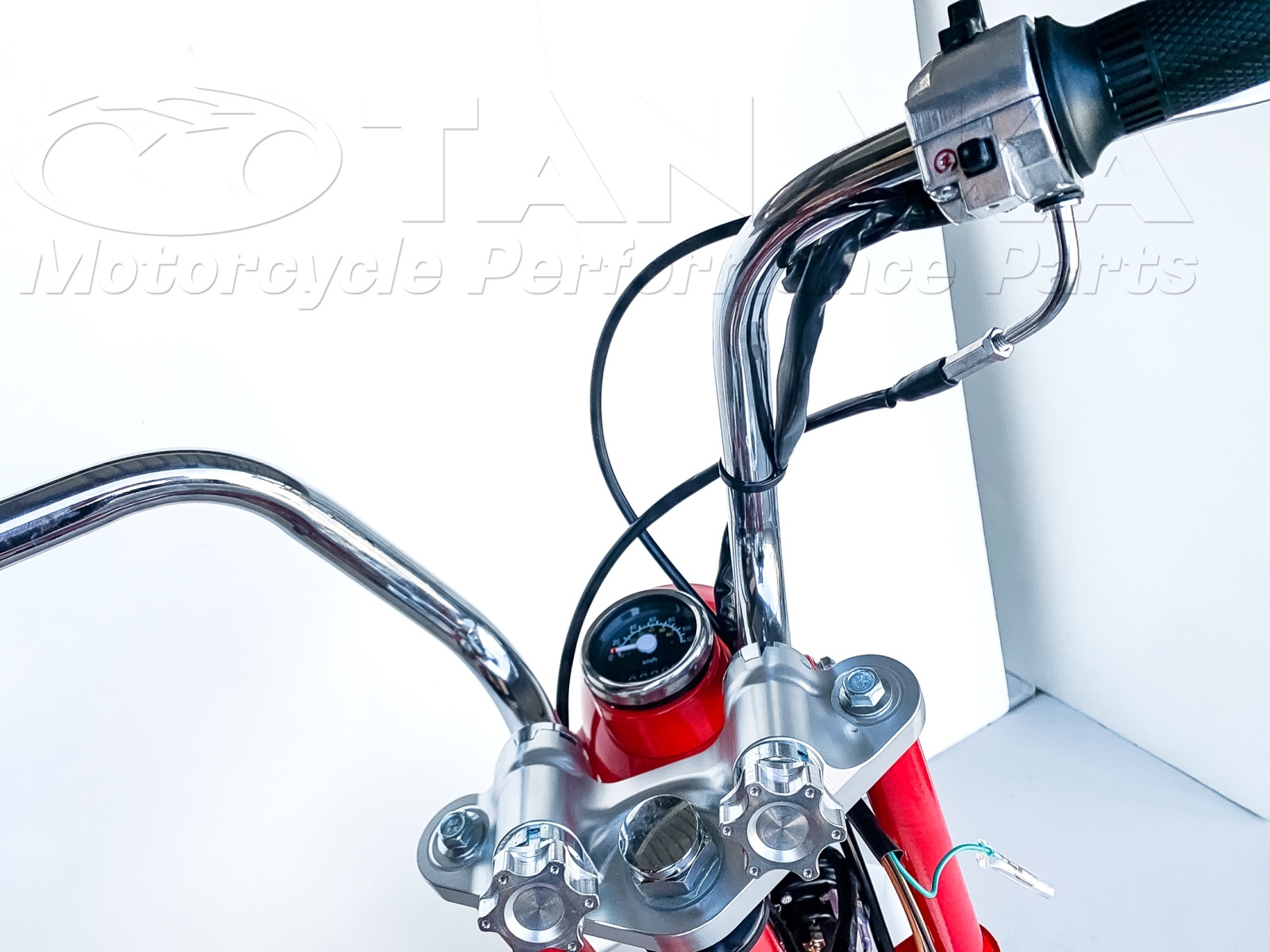

トップブリッジにハンドルと、ハンドルノブを装着する。
モンキー用　ノーマルタイプハンドル＆マウントセット [379w]
https://www.monkeyparts.net/product/427
モンキー用　アルミハンドルノブ　 C [579ｗ]
https://www.monkeyparts.net/product/936

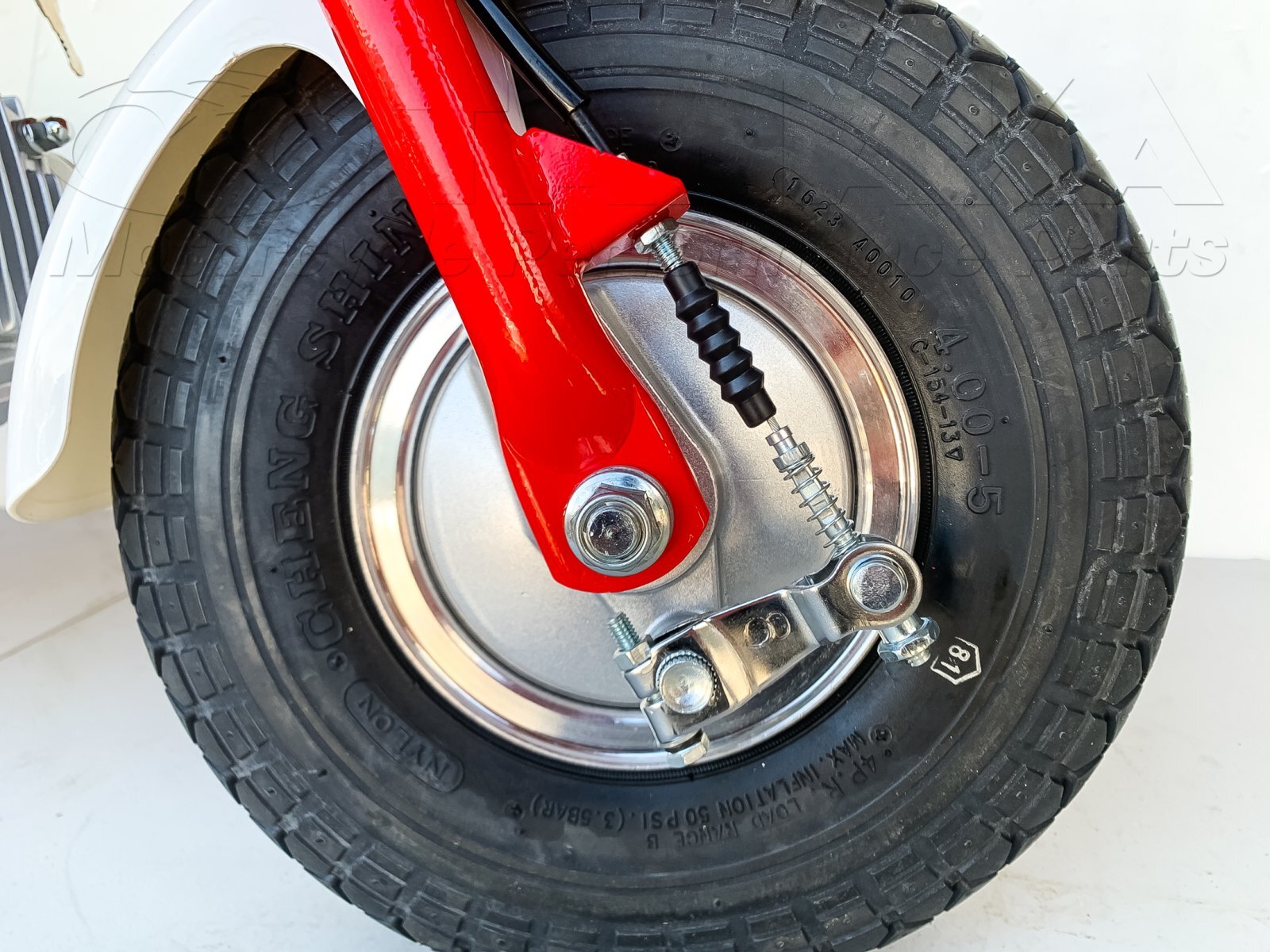

ハンドルにスロットルホルダー、スロットルワイヤー、フロントブレーキケーブルを取り付ける。
スイッチ付スロットルホルダー [1275w]
https://www.monkeyparts.net/product/2573
スイッチ付スロットルホルダー用スロットルワイヤー 730mm [1289w]
https://www.monkeyparts.net/product/2586
モンキー用　フロントブレーキケーブル　710mm [1099w]
https://www.monkeyparts.net/product/2173
作業３へ続く
